設備名稱：固定式車底檢查系統
設備型號：MD-UVSS-02
設備品牌：神州明達
產品詳情：
本產品是我司自主研發出來的車底安全檢查系統，可檢車車底是否有被非法改動，藏匿毒品、炸彈等違禁物品或人員 ，還可以檢查到人體不便到達的地方。此外本產品具有高防護等級設計，能在惡劣環境下正常工作。該產品適用于機場、碼頭、海關、監獄、軍事禁區、等安檢區域對汽車底盤進行檢查。
固定式車底安全檢查系統工作模擬圖
產品優勢：
1、技術前沿化。我公司是國內自主研發、設計、生產、銷售于一體的綜合性企業，采用先進技術。
2、產品多樣化。我公司的車底安全檢查掃描系統分多種類型，有適合監獄等場所的固定式、適合運動會場所的移動式以及用戶定制版的固定式和移動式。
3、產品網絡化。客戶遍布全國31個省市及亞非歐美拉等國家和地區。
4、產品創新化。公司秉承自主創新，擁有一支實力強勁的研發團隊。
車底掃描儀

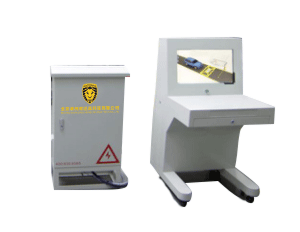

操作臺
應用范圍：車底安全檢查系統主要檢測各種車輛底部，能夠快速準確的找出藏匿在車底的違禁物品和非法偷渡、走私人員，比傳統車底檢查鏡更快更準確，大大提高了車輛安全檢查的速度和準確度，減少人力資源的投入。
1、機場、監獄、海關等政府部門，及大型公共場合停車場出入口用于檢查進出車輛是否有違禁物品。
2、大型活動、會展進出入口處對于車輛進行安全檢查。
3、用于安檢、防爆、部隊車輛底部的安全檢查。
現場安裝實體圖
一、系統軟件：
1、采用線陣CCD掃描技術動態方式成像;
2、掃描分辨率：≥2048線CCD
3、底盤存儲或載入時間：﹤1秒;
4、車底圖像顯示方式：大幅面橫向顯示;
5、底盤圖像存儲格式：標準BMP圖像格式或JPEG;
6、系統界面語言：可定制;
7、顯示分辨率：適應各種顯示分辨率;
8、車底圖像數據傳輸接口：網絡RJ45;
9、場景圖像顯示：≥1路;
10、圖像檢索功能檢驗： 能按日期、時間、車牌號等信息檢索以存儲的車底及車牌圖像。
11、車底圖像分辨率：12000×6144
12、車底圖像自動拍攝：當車輛以1-60km/h的速度通過車底掃描儀時，車輛經過之后，系統在1S內顯示該圖像，當車輛在車底掃描儀圖像采集區域內靜止一定時間后再繼續通過車底掃描儀后，車底圖像顯示完整。
13、圖像自動存儲、刪除功能：保存不少于1萬張圖片，對于過期的圖片自動刪除。
14、圖像質量調整功能：可生產對車底或車牌圖像進行飽和度、對比度、均衡、銳化調整;并進行放大縮小處理，且放大倍數達16級，并可對局部進行放大顯示。
15、可疑物品輔助檢查功能：軟件自動發現與辨別車底盤存在可疑物，并對可疑物所在部位通過軟件自動進行框選與提示，輔助人員檢查工作。
二、車底圖像掃描儀、控制設備及環境適應性
1、掃描方式：全自動線性掃描，地感線圈觸發;
2、最大掃描速率：18kHz ;
3、檢測車速：1-60km/h,建議≤30km/h;
4、視場角度：170度;
5、圖像縱向分辨率：≥2048像素CCD ;
6、掃描儀數據線：10 米;(可定制長度)
7、輔助照明：320W
8、照明組件：四顆單體密封LED面光源;壽命：50000h
9、車底圖像掃描儀：采用獨有的開放式寬視場車底圖像采集技術設計
10、承載重量：大于50T
11、防水等級：IP68滿足全天候工作
12、掃描裝置重量：108KG
13、掃描裝置體積：1100×280×180mm
14、通信接口：RJ45
15、存儲溫度：-40°~+75°
16、工作溫度：-20°~+60°
17、工作電壓：110-240V AC,50-60HZ
三、系統主機服務器及顯示器：
1、顯示器：22寸真彩液晶顯示器
2、CPU：INTEL 處理器定制
3、主板：專用主板定制
4、內存：DDR3，大于2GB
5、硬盤：500G高速硬盤
6、顯卡：DDR3、192BIT圖形卡定制
7、外觀：不銹鋼復合材質
8、工作電壓：AC220V 50/60Hz
9、工作電流：3A
10、數據傳輸線纜長度：10m

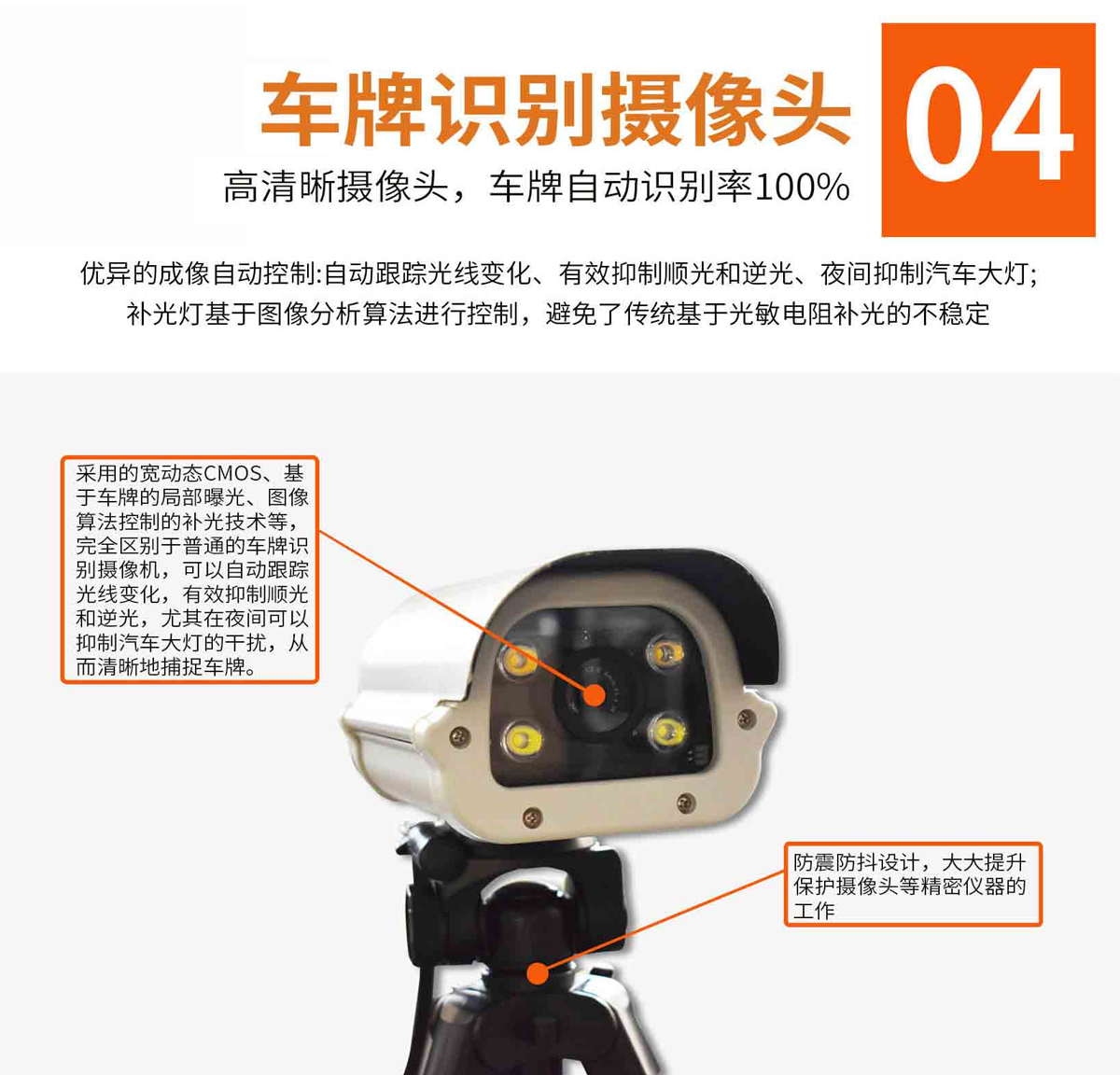

四、車牌識別系統
1、標配1路車牌識別模塊，可以選配擴展到2路或多路;
2、單字符識別準確率 ：≥99%;
3、平均識別時間：<20ms;
4、整牌識別準確率：≥95%
5、車牌圖像允許水平傾斜角度：-10 ~ +10 度;
6、字符(漢字除外)識別準確率：≥93%
7、視頻信噪比>48db
五、軟件說明
車底圖像顯示區：實時顯示被檢測車輛的車底圖像、歷史車底圖像以及經過處理后的車底圖像，可以使用鼠標滾輪進行放大、縮小及拖動。
實時車輛視頻顯示區：實時顯示監控的視頻，抓拍的車牌視頻，通過數字硬盤錄像機保存監控視頻。
車牌號碼信息顯示區：顯示檢測車輛的車牌抓拍照片與自動識別結果，單擊[修改]按鍵可對識別錯誤的號碼進行修改。
車輛信息列表區：當日檢查的全部車輛信息，包括車牌號、檢查時間、車底檢查結果。
圖像處理功能區：對圖像進行增亮、減暗、全屏顯示、真實大小、適合、邊緣增強、對比度增強、復原、打開和保存車底圖像、放大鏡等操作。
功能操作區：用于設置車牌識別屬性、線陣相機的參數、DVR的視頻屬性、錄像回放及登錄設備的相關參數，以及系統語言、實時曲線、歷史數據查詢等功能。
? 可疑物品輔助檢查功能：
軟件自動發現與辨別車底盤存在可疑物，并對可疑物所在部位通過軟件自動進行框選與提示，輔助人員檢查工作。
? 車輛底盤信息歷史對比功能：
支持自動彈出車輛的歷史底盤圖像與當前圖像進行同屏對比，輔助人員檢查工作，更加便于發現車輛的不同處。
六、工作流程
七、配置清單
配件輔材：
