- 3種通過檢測技術控制違禁品進入監獄的方法
違禁品進入監獄或監獄，擾亂秩序，危及每個人，從囚犯到工作人員再到訪客，都會造成嚴重問題。
無人機防御系統

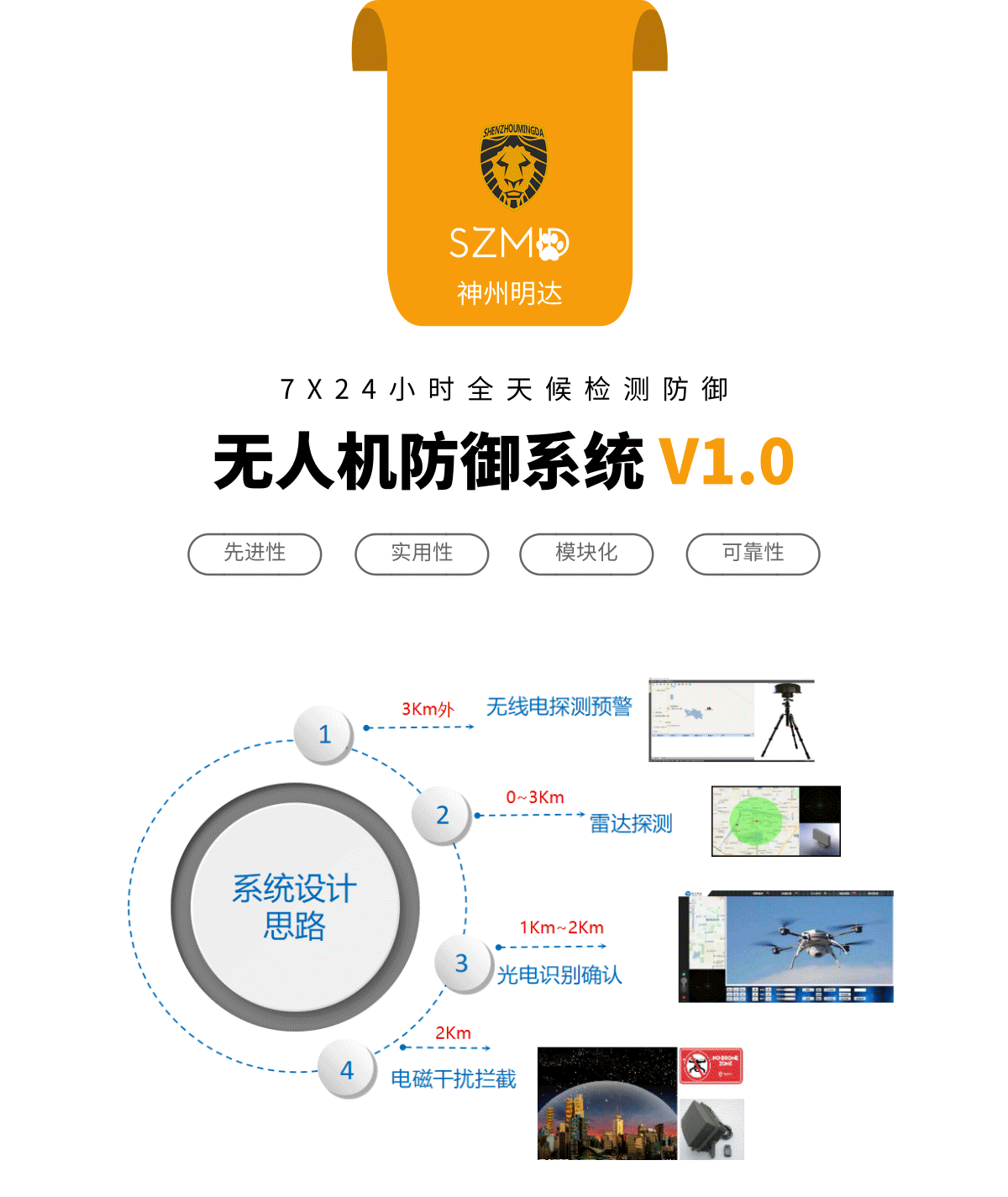

反無人飛行器系統由搜索系統、光電跟蹤系統、射頻干擾系統及顯控單元四個主要分系統及模塊構成。其中，搜索系統完成對任務區域低空目標的監視及位置指示功能，由搜索雷達和無線電頻譜監測系統構成，兩種體制的搜索系統可根據環境獨立使用或配合起來使用以提高探測性能;光學跟蹤系統完成對目標的自動跟蹤功能，使得射頻干擾系統的定向天線能夠?qū)崟r(shí)對準目標;射頻干擾系統用于完成對目標無人機GPS和無線遙測鏈路的定向射頻干擾功能，使得無人機失去控制，無法繼續飛行;顯控單元主要完成系統的狀態監測、控制、態勢顯示及人機交互功能。
無線電頻譜監測系統提供對無人機的遠距離探測，搜索雷達提供對無人機的遠距離探測，兩者探測數據根據使用環境進行數據融合后，引導光電跟蹤系統實現對無人機的可視化跟蹤，最后，射頻干擾系統屏蔽無人機的飛控信道和導航信號，驅離/迫降無人機。
1.系統功能
1)采用無源探測技術，360度探測多個目標發出的無線電信號，并根據信號定位目標所在的位置;
2)采用相控陣?yán)走_(dá)探測技術，360度探測多個運動目標的位置、速度信息;
3)具有可見光、紅外成像功能，能顯示警戒區域的可見光與紅外圖像;
4)具有圖像檢測、識別、跟蹤功能;
5)具有多波段干擾功能，能夠干擾無人機的衛星導航鏈路、遙控鏈路、圖傳鏈路;
6)能夠根據搜索系統的數據自動/手動搜索、跟蹤目標;
7)具有數據存儲功能，方便調查取證;
8)終端顯控軟件描述
2.系統特點
①探測能力強
有源與無源多波段雙模探測，探測能力強;
信號實時采集、數據刷新率高;
全向360°無死角，探測范圍廣;
覆蓋市場95%以上的主流無人機;
對目標的測角與測距精度高;
多目標批次處理，目標容量大
電子地圖標記無人機位置;
多數據融合處理，探測概率高、虛警率低。
②跟蹤性能好
弱小目標跟蹤穩定;
抗背景干擾能力強，目標不丟失;
跟蹤速度高;
像素級準確跟蹤，精度高;
遮擋后記憶跟蹤，智能程度高;
③干擾強度大
干擾體制優秀，方式靈活、干擾信號頻點控制準確;
全向360°無死角，覆蓋范圍廣
干擾模式多，強度大;
干擾頻段足，覆蓋頻段廣，帶寬范圍大;
豐富的擴展性能，干擾樣式與噪聲樣式可調配;
干擾信號覆蓋市場95%以上的主流無人機。
④操作簡單、自動化程度高
數據融合處理，降低虛警率，減少人員工作量;
一鍵自動搜尋，智能檢測;
遠程控制設備啟動/關閉，人機功效好;
多快捷鍵組合控制，讓設備操作像玩游戲一樣簡單;
顯控界面簡潔，各傳感信息、設備狀態一目了然。
⑤全天時、環境適應性強、可靠性高
晝夜皆可穩定工作，有效防止無人機夜晚突襲;
濃霧、小雨天氣條件下照常工作，環境適應能力強;
長時間連續工作，維護成本低。
⑥定制化系統，軍用雷達標準，高精尖技術
本系統所帶軟件是公司專門針對反無人機系統在各種環境下應用的定制化軟件，是集主動相控陣體制雷達、被動無線電探測雷達、光電探測系統以及定向射頻干擾等多個設備的顯示、控制以及聯動工作于一體的指揮控制軟件，而非一般的顯控和監視軟件，涉及數字地圖、多傳感器信息融合及指揮控制決策等多項目關鍵技術，開發技術難度高，研發投入大。
3.前端產品介紹
1)搜索系統
A.無線電頻譜監測系統

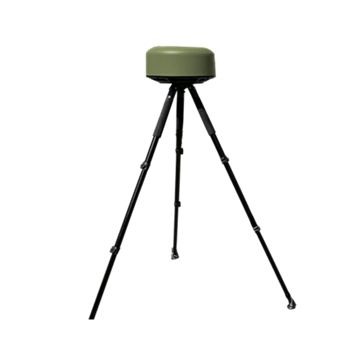

無線電頻譜監測系統被動截獲無人機與遙控器之間的圖傳信號和遙控信號，實現對無人機的被動探測、側向、識別與定位，產品如圖：
無線電頻譜監測系統
B.搜索雷達

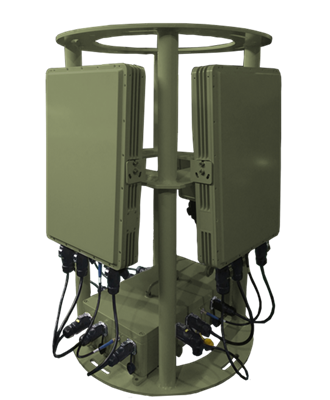

雷達采用C波段，相控陣+收發全數字DBF技術體制，具有數據率高、重量輕、體積小、功耗低等優點，產品如圖2
雷達工作在C波段，采用全數字有源相控陣的技術體制，通過模塊化、精細化設計，綜合運用自適應動目標檢測、數字T/R(發射/接收)、DBF(數字波束形成)、模擬數字一體化設計等技術手段，具有低空探測性能好、機動跟蹤能力強、測量精度高和成本低等特點，是一部探測無人機性能優異的相控陣?yán)走_(dá)，可以實現重點監控區域無人機的探測、警戒和目標指示，為監控系統提供實時、準確、連續的空情和目標信息。產品圖如下：
搜索雷達
搜索雷達由雷達主機和雷達終端兩部分組成
雷達主機主要由4個獨立的雷達陣面和一個綜合控制盒組成。
每個陣面都是相對獨立的探測系統，包括陣列天線、收發組件、射頻數字集成模塊、信號與數據處理模塊等，完成信號放大發射和接收、DBF、多普勒濾波、CFAR檢測和跟蹤處理等，輸出目標位置和特征信息。
綜合控制盒由電源系統、系統時鐘、集線器等模塊組成，為各陣面提供電源、相參時鐘，并將多陣面的輸出信息集成到單路以太網通道輸出。
雷達終端由加固計算機實現，完成雷達的控制、目標信息顯示，當系統引入光電設備時，可實現與光電系統的聯動。
雷達系統軟件包括射頻數字集成軟件、信號和數據處理軟件以及終端監控軟件。
(1) 先進的技術體制
搜索雷達采用一維相掃的相控陣體制，方位上進行電掃描，波束指向靈活、快速，能實現無慣性的快速掃描，同時，可進行非均勻探測，針對不同區域采用不同的探測方案，提高總體探測性能。
采用基于全數字相控陣體制的軟件化雷達設計方案，具有很強的擴展性和在線升級能力。
(2) 優良的低空探測能力
搜索雷達基于相控陣體制設計的多普勒濾波系統，完全消除了機掃雷達天線掃描調制所引起的雜波頻譜擴散問題，波抑制能力能力更強，更有利于強雜波環境下發現和跟蹤低空無人機目標。
(3) 可靠性高
搜索雷達無需機械旋轉設備，不會因?yàn)闄C(jī)電故障而影響雷達工作，具有更高的可靠性;
同時，相對于單通道工作的拋物面雷達，相控陣?yán)走_(dá)采用多通道并聯工作，即使個別通道失效，仍能正常工作，提高了產品的任務可靠性。
(4) 安裝簡單、易用性強
搜索雷達采用模塊化設計，結構簡單、安裝方便，無旋轉關節，可以適用于不同的安裝條件，具有集中和分離兩種安裝方式。
雷達對外接口簡單，僅包括一個電源接口和一個網線接口，接線簡單、方便。
雷達輸出目標位置和特征信息，在配套的終端軟件顯示和操作，終端軟件操作簡單，易學易用。
技術特點
(1) 全數字有源相控陣技術體制，收發DBF技術;
(2) 自適應動目標檢測和多普勒雜波抑制技術;
(3) 數字T/R技術和高集成的射頻與數字一體化設計技術;
(4) 高機動目標穩定跟蹤技術。
2)光電跟蹤系統
光電跟蹤系統由跟蹤轉臺和光電艙構成，光電艙中裝有非制冷紅外焦平面探測器、高清可見光相機及圖像處理板。光電跟蹤系統根據搜索系統提供的目標位置信息，完成對目標的初始對準，隨后在初始對準區域附近搜索目標，搜索過程中可通過自動識別或人工指定兩種方式確認可疑目標，隨后轉入目標自動跟蹤工作模式，使得光電傳感器視軸以及安裝于跟蹤轉臺上的射頻干擾天線能夠?qū)崟r(shí)對準目標。產品圖：
光電跟蹤系統
3)射頻干擾系統

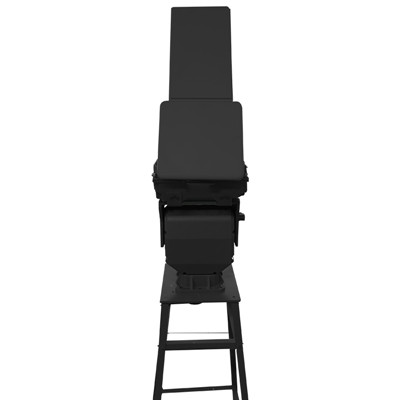

無人機準確定向射頻干擾系統采用光電識別與自動跟蹤技術、精密伺服控制技術及高增益定向射頻干擾技術實現對無人機搜索系統(包括無源探測與定位設備、主動雷達及光電搜索設備等)探測到的可疑目標的二次搜索、準確定位及自動跟蹤功能，并發射定向射頻干擾信號，癱瘓無人機的衛星導航、無線遙控及無線圖傳鏈路，使得無人機失去按照預定航路繼續飛行的能力，達到迫降或驅離無人機的目的。
射頻干擾系統
1) 目標類型
?各類消費類無人機或航模，如大疆“精靈”系列多旋翼無人機;
?小型固定翼無人機;
?滑翔傘及浮空氣球等小型航空器;
?部分軍用微型或小型無人機或航空器。
2)引導方式
支持多種目標初始方位引導方式，能夠根據無人機無源探測與定位設備、雷達、光電或其它引導設備提供的目標初始方位信息，實現對目標的二次搜索、準確定位與自動跟蹤功能，從而保持高增益定向射頻干擾天線實時準確對準目標。
系統支持如下幾種引導方式：
?無人機無源探測與定位設備;
?主動雷達引導;
?光電搜索系統引導;
?人工輸入方位引導;
?支持其它引導方式擴展。
3)干擾鏈路
?GPS\GLONASS\北斗衛星導航鏈路;
?無人機無線遙測鏈路;
?無人機無線圖傳鏈路。
4)干擾模式
?阻塞式干擾：干擾信號覆蓋無人機遙測與圖傳鏈路預知的多個頻段，其特點是實現簡單，不依賴任何外部設備，但存在干擾效率低以及對改造后的無線通信鏈路無法實施有效干擾等問題。
?伴隨式干擾：根據無人機無源探測與定位系統等外部電偵設備實時偵測到的目標遙測鏈路與圖傳鏈路的通信頻點、信號帶寬及跳頻周期等信息，基于軟件無線電架構的數字干擾源動態生成頻點和帶寬相匹配的干擾信號。該模式具有干擾效能高、針對性強以及實現簡單等優點，但干擾效果嚴重依賴于外部偵測設備的探測性能及精度。
?偵聽式干擾：采用系統自帶的偵聽通道對無人機無線通信信號的特征進行實時處理和分析，數字干擾源根據分析結果動態生成頻點和帶寬相匹配的干擾信號，實現對無人機無線通信鏈路的有效干擾和壓制。該方式是無人機射頻干擾設備的技術發展趨勢，具有干擾效能高、不依賴任何外部電偵設備等優點，但實現相對復雜，且對數字干擾機的信息處理能力要求較高。
4)顯控終端
反無人機系統顯控端軟件在設計上分為界面顯示前端與后臺控制處理計算模塊，界面顯示前端負責顯示搜索系統、光電跟蹤系統、射頻干擾系統的信息及狀態，并集成常用的操作界面;后臺控制處理計算模塊是界面顯示前端與前端產品的信息處理中樞，將搜索系統、光電跟蹤系統、射頻干擾系統的原始數據處理后，傳遞至界面顯示前端，將操作指令綜合處理后，發送至前端產品各分系統。
